¡¡APRENDE COMO HACER

LOS SIGUIENTES NUDOS!!

 EL NUDO BALLESTRINQUE

LOS 5 NUDOS MAS IMPORTANTES PARA LAS

 EMBARCACIONES RECREATIVAS

TU TALLER DE NUDOS MARINEROS

El piano

A pesar de que un velero sea un instrumento de viento, el control de las maniobras para trimar las velas y hacer que avance se hace con cuerdas, o mejor  dicho en el mundo marinero, con cabos. Para controlar todas las velas que usa un IMOCA 60, se utilizan miles de metros de cabos, que recorren la cubierta de popa hasta proa. Porque este conjunto de cabos no se convierta en un gran lío, hay que establecer un orden en la cubierta, y más todavía en una regata con tripulación reducida como la Barcelona World Race, en la que la seguridad es primordial y hay que reducir riesgos innecesarios. En las embarcaciones de uno o dos navegantes, toda la jarcia de trabajo se reenvia hacia una o dos zonas, situadas en la bañera, desde donde se puede gobernar toda la maniobra sin necesidad de desplazarse. Esta zona donde llegan todos los cabos se conoce como piano.

Se le denomina piano porque realmente recuerda al instrumento, formado por un conjunto de “cuerdas” y unos elementos que se denominan “stoppers” que se asimilan a las teclas. Los “stoppers” son unas piezas que sirven para  pinzar los cabos y dejarlos fijados. Además de estos elementos que facilitan las maniobras, también existen otras: molinillo, poleas, polipastos,  mordazas, cornamusas, etc. A todo este conjunto de tecnología de cubierta se la conoce con la palabra francesa “accasstillage”, adaptada como “acastillaje”.

Materiales de los cabos

El material con que están hechos los cabos puede ser muy variado: desde el cáñamo, el sisal o el algodón a la cabuyería de fibra sintética. Este último es más resistente, no se pudre y envejece poco, pero tiene algunas desventajas: resbala más y pierde resistencia con el calor, el rozamiento y los rayos ultravioletas.

La cabuyería que se utiliza en los IMOCA 60 es de fibras sintéticas, hecho que permite mejorar su fuerza y elasticidad en su proceso de producción. Los materiales con que se fabrican los cabos han ido evolucionando para hacerlos más ligeros y resistentes, pero las fibras más comunes en las embarcaciones de alta competición son el Dyneema y el PBO.

• Dyneema/Spectra: fibra de polietileno que ofrece la máxima resistencia combinada con el mínimo peso. Es hasta 15 veces más fuerte que el acero de calidad y hasta un 40% más fuerte que las fibras de aramida. Este material es extremadamente duradero y resistente a la humedad y la luz UV, y flota si cae al agua.
• Fibras de PBO: son una nueva generación de fibras de elevado rendimiento más resistentes que el acero pero poco resistentes a los UV.
• Aramida: más conocido como Kevlar, es una fibra derivada del nilón pero más resistente a la tracción y al estiramiento que éste. Casi siempre viene forrado en poliéster para evitar la pérdida de resistencia por la acción del solo.

Los cabos que se encuentran en la cubierta y que están en contacto con el aire están hechos de fibras de Dyneemaâ y una funda de Kevlarâ o Spectraâ que protege el alma de las fricciones. Pero para reducir el peso a bordo, aspecto clave en el diseño de los IMOCA 60, los cabos que se encuentran en el interior del palo no traen funda de protección.

La vida útil de la cabuyería es variable, en función del uso, las condiciones y la tensión a la que haya sido expuesto el material. Aproximadamente es de un año. La cabuyería que todavía está en buen estado pero que ha perdido la calidad necesaria para navegar a un determinado nivel se puede reutilizar por otras funciones dentro de la misma embarcación o bien se puede ceder a otras embarcaciones menos competitivas para que le den un determinado uso.

AMARRES

CUADRADO

Este amarre es utilizado para unir dos postes, de manera que queden perpendiculares el uno del otro. Se comienza haciendo un ballestrinque en uno de los postes y se le da vuelta a la cuerda como muestran las figuras. Se "ahorca" el amarre y se asegura con un ballestrinque. Es muy importante apretar lo más posible cada vuelta del amarre para darle solidez. Se pueden formar distintas estructuras utilizando varios amarres cuadrados, o en combinación con otros tipos de amarres.

DIAGONAL

Este amarre es usado para unir dos postes que no van a quedar perpendiculares el uno del otro. Se comienza con una vuelta de braza alrededor de ambos postes y se le da vuelta a la cuerda como se muestra. Se "ahorca" el amarre y se asegura ya sea con un ballestrinque o con otra vuelta de braza. Usándolo en combinación con el amarre cuadrado permite la construcción de estructuras muy sólidas.

REDONDO

Se utiliza para amarrar dos postes de modo que uno sea una "extensión" del otro, para hacer un asta bandera, por ejemplo. Se comienza con un ballestrinque y se da vueltas a la cuerda alrededor de los dos postes como muestra la figura. Se "ahorca" el amarre y se asegura con otro ballestrinque. Igualmente es necesario apretar cada vuelta del amarre para darle mayor solidez. Un buen truco para que los mástiles queden mucho más sólidos es unirlos con dos amarres redondos pequeños, uno arriba y otro abajo.

TRÍPODE

Se utiliza para amarrar tres postes de modo que formen un trípode, para hacer una base para sostener una olla sobre un fuego, por ejemplo. Se comienza con un ballestrinque y se da vueltas a la cuerda alrededor de los tres postes como muestra la figura. Se "ahorca" el amarre y se asegura con otro ballestrinque. Igualmente es necesario apretar cada vuelta del amarre para darle mayor solidez, pero no demasiado, sino el trípode no podrá abrirse y romperá los postes. Un buen truco para que quede mucho más sólidos realizar el ahorque cruzando entre si los postes y no ahorcando uno y luego el otro.



También permite unir varios troncos uno junto a otro. Es utilizado para hacer balsas, mesas y bases para campamentos elevados, por ejemplo. Se inicia con un ballestrinque y se da vueltas a la cuerda en forma de ocho (por arriba y por abajo) alrededor de los troncos. Luego, se "ahorca" el amarre en cada juntura (cuando son muchos troncos, es conveniente usar una cuerda para cada "ahorcado"). Se termina el amarre con un ballestrinque. Para que las bases así armadas sean más sólidas, es conveniente amarrarlas por ambos extremos, así como montarlas sobre troncos colocados perpendicularmente cerca de los extremos.



NUDOS BÁSICOS

Nudo simple por seno

Con fines parecidos a los "margaritas" , pero de ejecución similar al nudo simple, éste es un nudo muy fácil de hacer y que puede sacar de apuros en determinadas ocasiones. Se trata de anudar rápidamente un cabo que está a punto de romperse, o que se quiera acortar. Este nudo es bastante seguro si está bien azocado, pero su principal virtud es que puede hacerse muy rápidamente y que por su sencillez es fácil de recordar. Su único inconveniente es que, si ha trabajado mucho, resulta difícil de soltar.

Elaboración: Se dobla el cabo formando un seno que coincida con el punto de rotura. Se hace un bucle y se mete la parte dañada del cabo por su interior, como sin de un nudo simple se tratarse. Se azoca el cabo y el nudo, quedando la parte dañada en la gaza que se ha formado, con lo que no trabajará al tensar.

COTE DOBLE

Este nudo es fuerte, fiable y nunca se aprieta. Esto lo hace muy versátil; puede utilizarse para asegurar una línea a una anilla, anzuelo, poste, palo, mango, barra o viga. Sirve para amarrar botes con seguridad y soporta fuertes cargas. Tiene otras ventajas, una vez que un chicote ha sido asegurado con una "vuelta redonda y dos medios cotes", sobre el otro puede hacerse un segundo nudo. Esto resulta especialmente útil cuando se aseguran cargas voluminosas y pesadas sobre el portaequipajes del coche.

As de guía

El "as de guía" es uno de los nudos más conocidos y más usado, y es particularmente importante para los marinos y navegantes. Forma una gaza fija al extremo de un cabo para sujetar otro cabo o cualquier objeto. En el mar se utiliza para mover aparejos, elevar cargas, unir, y trabajos de salvamento. Las ventajas principales del "as de guía" son que no se desliza, no se afloja, ni muerde el cabo y es fácil de realizar, fuerte y estable. Se deshace con rapidez y facilidad, incluso con el cabo sometido a esfuerzo, empujando hacia fuera el chicote que rodea el firme. La mayor desventaja es su tendencia a aflojarse cuando se efectúa en cabos muy rígidos. Puede servir como nudo corredizo, que queda abierto tan pronto como desaparece la tensión en la línea. El "as de guía" a izquierdas es menos seguro que el propio "as de guía" y debe evitarse.

Elaboración: Se ejecuta formando un bucle en el firme del cabo, pasando el chicote a través del seno así formado, rodeando el firme y pasando el chicote de nuevo a través del seno. Para un acabado de mayor seguridad puede efectuar un nudo tope o un medio nudo para evitar un posible deslizamiento.

NUDOS BÁSICOS

Nudo Pescador

Se ha dicho que este nudo fue inventado en el siglo diecinueve, pero algunos entendidos aseguran que era conocido por los antiguos griegos. Se le conoce generalmente como "nudo de pescador", pero a través de los años ha recibido nombres diferentes (tales como "nudo ingles, unión inglesa, nudo halibut, nudo de los enamorados y nudo del barquero").

Elaboración: Se colocan uno junto al otro los dos chicotes a unir. Se hace un medio nudo con el cabo de la izquierda sobre el de la derecha. Con el chicote del cabo de la derecha se hace un medio nudo sobre el cabo de la izquierda. Se azocan bien los medios nudos. Se tira de los firmes de ambos cabos, haciéndoles deslizar hasta que quede un nudo junto al otro.

Nudo Ballestrinque

El ballestrinque es una de las más conocidas y mejores vueltas. Puede utilizarse para asegurara una cuerda a un poste, una barra o a otro cabo que no forma parte del nudo. Con algo de práctica, puede hacerse con una sola mano.

Hay dos formas de ejecutarlos

Al Aire

Este nudo se ejecuta sobreponiendo dos medias vueltas sobre un poste. Se utiliza mucho en náutica para amarrar los potes a los postes o pilares del puente. Lo utilizan también los campistas para atirantar las cuerdas de los vientos.

AL PALO

Elaboración: Se hace una vuelta sobre el objeto al que se quiere amarrar, con el firme encima y el chicote por abajo. Continuando en el mismo sentido, se da otra vuelta con el chicote por encima de la anterior. Al finalizar la segunda vuelta se introduce el chicote por dentro del seno que se ha formado al dar la segunda vuelta, por encima del firme. Terminado el nudo, se azoca tirando del firme y del chicote. hay que dejar una cierta longitud de margen al chicote, pensando que puede escurrirse algo.

MARGARITA

La "margarita", o, mejor, las "margaritas", pues son varios los nudos de este nombre, de los que elaboraremos sólo el más sencillo. Es un nudo marinero por excelencia, y muestra las especiales características de otros nudos náuticos, ya que no se calienta y dispones de un excelente apriete, a la vez que se deshace con facilidad.

Elaboración: Realice el primer medio cote retorciendo la cuerda en el sentido de las agujas del reloj, el segundo y tercer medios cotes se forman solapándose ligeramente con el primero y con el mismo diámetro. El firme de la derecha debe quedar por debajo. El medio cote central se estira pasándolo a través de los dos laterales; al apretar estos dos lazos laterales, el nudo adopta su forma. Compruebe la posición exacta de los medios cotes y después apriete el nudo, asegurándose de que las lazadas de los extremos son del mismo tamaño.

Otros tipos de margarita

NUDOS BÁSICOS

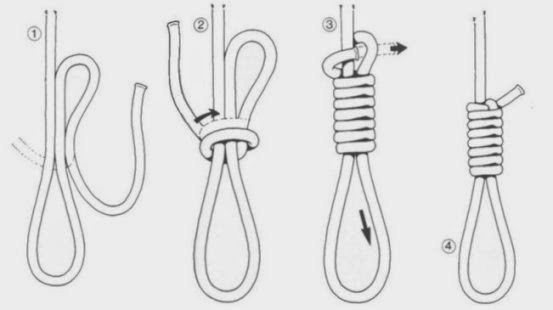

Nudo Horca

Éste es uno de los nudos corredizos que se realizan efectuando una gaza cerrada en el extremo de la cuerda. Forma un nudo deslizante muy fuerte que se mantiene incluso con sacudidas o cargas inesperadas. Se desliza sin deshacerse, pero no siempre fácilmente, por lo que conviene ajustarlo al tamaño requerido. Era un nudo prohibido en los barcos de la Marina Real inglesa. Debe hacerse al menos con un número de vueltas comprendido entre siete y trece.

Nudo Llano

El "nudo rizo" o "nudo cuadrado", era ya conocido en el final de la Edad de Piedra y por los antiguos griegos y romanos. Su nombre se deriva del uso marino, ya que se utiliza para unir dos extremos de uncabo cuando se riza una vela. Es uno de los nudos que la mayor parte de la gente conoce, con excepción del llamado nudo de la abuela.Elaboración: Este nudo se efectúa confeccionando dos medios nudos. El primer medio nudo se realiza de izquierda a derecha, el segundo se hace después de derecha a izquierda, de forma que los dos extremos cortos o chicotes queden al mismo lados. Si el nudo es llano pero los chicotes quedan en lados opuestos, se conoce con el nombre de "nudo del ladrón o de cabo de vela"; si queda levantado y desigual, es el nudo de la abuelita. Ninguno de estos nudos es seguro y deben evitarse.

Nudo Vuelta Escota

El "vuelta de escota" es probablemente la unión más utilizada de todas, y con diferencia a otras uniones, puede utilizarse para la unión de líneas de diferente grosor. No es, sin embargo, seguro en un cien por cien, y no debe utilizarse en circunstancias en que esté sometido a un gran esfuerzo. Su fuerza de rotura disminuye en proporción directa a la diferencia de diámetro de las líneas que se unan.Elaboración: Con el seno de uno de los cabos se forma un bucle a modo de gaza, si es que no la tiene. Se pasa el chicote del otro cabo por dentro de la gaza, se le da vuelta y se pasa el chicote por debajo del firme para que quede mordido por él. El "vuelta de escota" también puede hacerse dando dos vueltas sobre el bucle en lugar de una, antes de morder el chicote; entonces se llamará "doble vuelta de escota". De esta forma aumenta la seguridad del nudo, siendo recomendable cuando deba permanecer trabajando durante mucho tiempo.

Nudos Básicos

Nudo Simple

Conocido también como el nudo del pulgar, es un nudo popular por su excelencia y uno de losnudos mas sencillos por lo que se ejecuta a intervalos regulares en cuerdas de rescate.

Elaboración: con el chicote o extremidad libre del cabo se forma un seno o curvatura de un cabo, pasándolo sobre el firme, que es la extremidad del cabo que esta libre. se introduce luego el chicote dentro del seno que esta  formado,por debajo del firme. una vez acabo el nudo, se azoca  tirando del chico al lado opuesto del firme.

Nudo Barritillo

Este nudo, conocido también como en nudo de sangre, debe este otro  nombre  de hecho que era el nudo utilizado para añadir peso a los extremos llamado látigo de las nueve colas, usado históricamente para azotar a los soldados, criminales y marineros.

 Elaboración:  cuando ejecute el nudo, mantenga el bucle abierto y flojo mientras efectúa las vueltas, después tire suavemente los extremo al mismo tiempo, girándolos en direcciones opuestas .

Nudo  Ocho

El nombre de este nudo esta dado por su aspecto característico. Es el nudo tope mas importante para los marinos y navegantes, este se utiliza en los aparejos de trabajo, sirve para evitar que  los cabos de la jarcia se despasen en la polea, cáncamos u ullaos tiene gran ventaja sobre el medio nudo, y es que, aunque sufra gran tensión, se aflojara con gran facilidad.

Nudo Corredizo

Este nudo se utiliza en raras ocasiones en el mar, pero en ocasiones los utilizan los campista y los cazadores.

Elaboración:Se realiza en el extremo del cabo, pasando el chicote por debajo del firme, y de nuevo el chicote por el bucle que se ha formado, no es preciso azocar mucho el nudo, pero al hacerlo sí se debe vigilar que la extremidad del chicote sobresalga algo del nudo, para poder tener una extremidad con la que agarrar el cabo si el nudo se encaja en una polea.
